AutoCAD编辑块操作指南：通过块编辑器修改块定义，包括图形调整、属性修改及参数添加，完成后保存更改即可更新所有关联块实例。

第一步

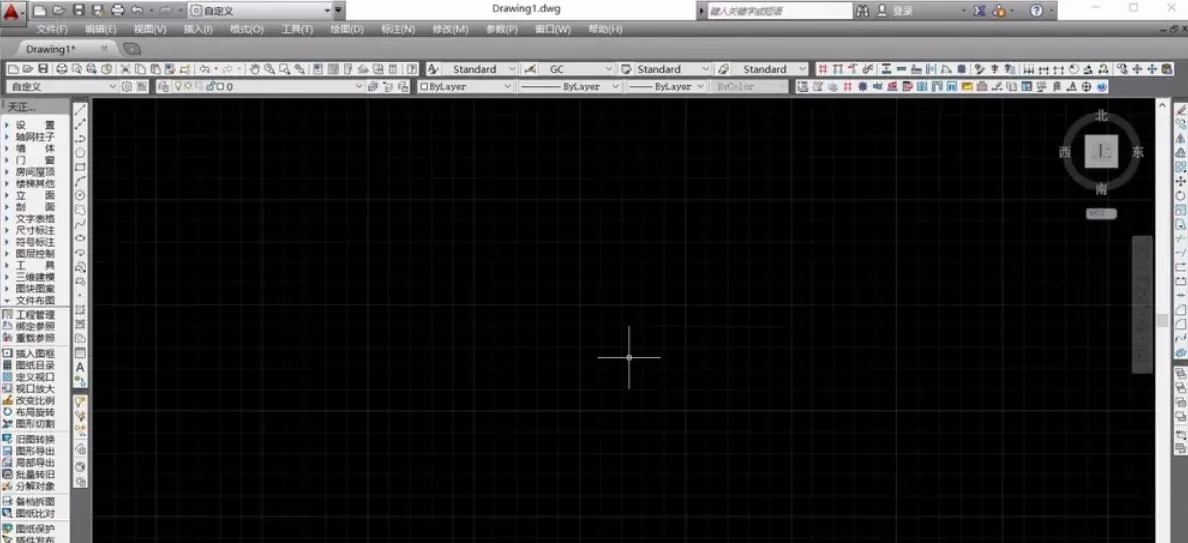

启动AutoCAD，切换到经典绘图工作区（或当前工作空间）。

第二步

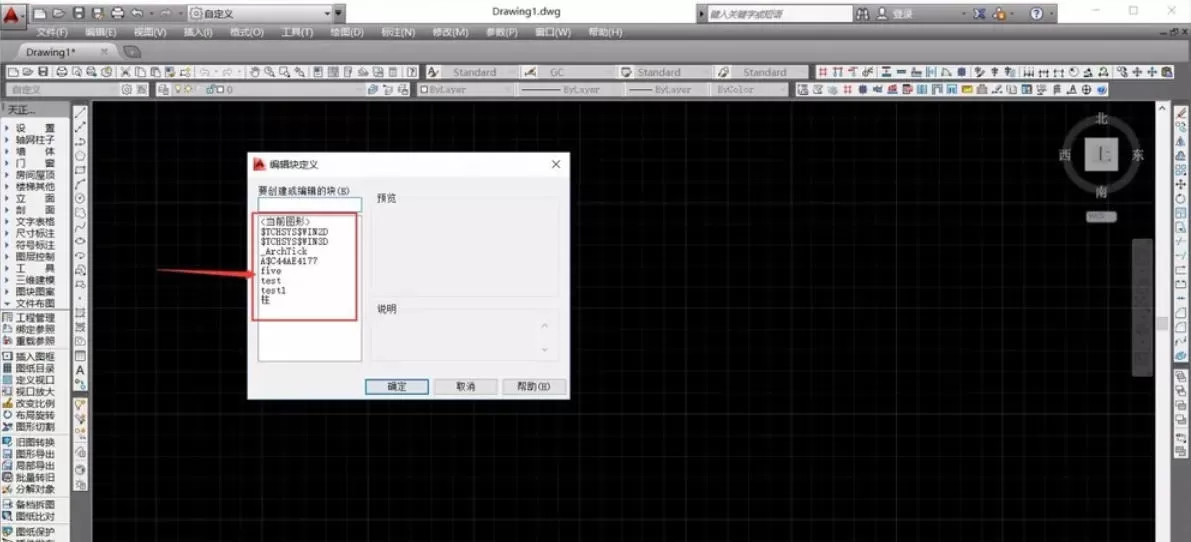

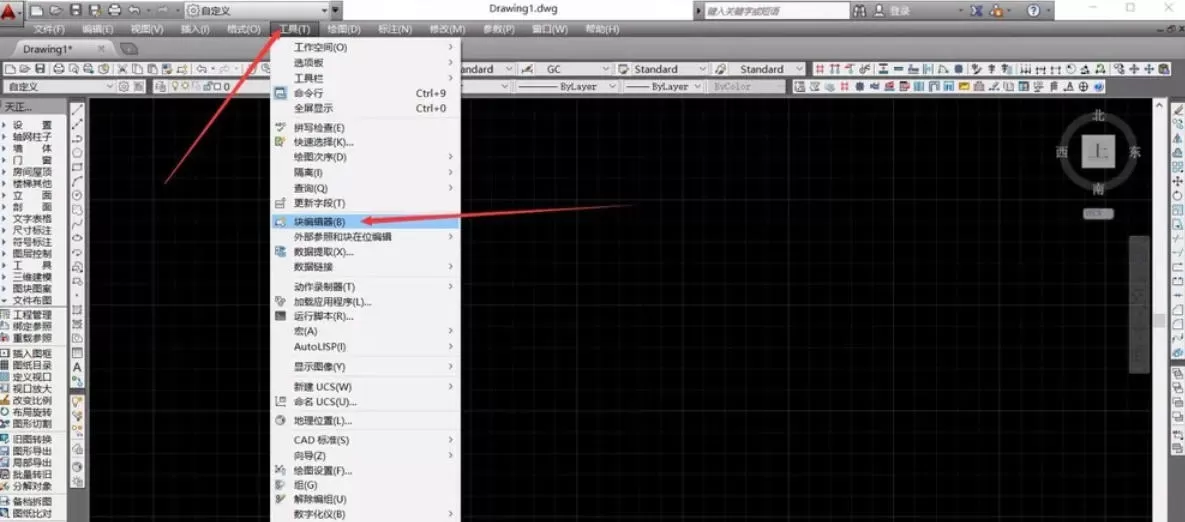

点击顶部菜单栏 【工具】 → 【块编辑器】（或直接输入命令 BEDIT）。系统弹出 “编辑块定义” 窗口，左侧列出当前图纸中的所有块名称。

第三步

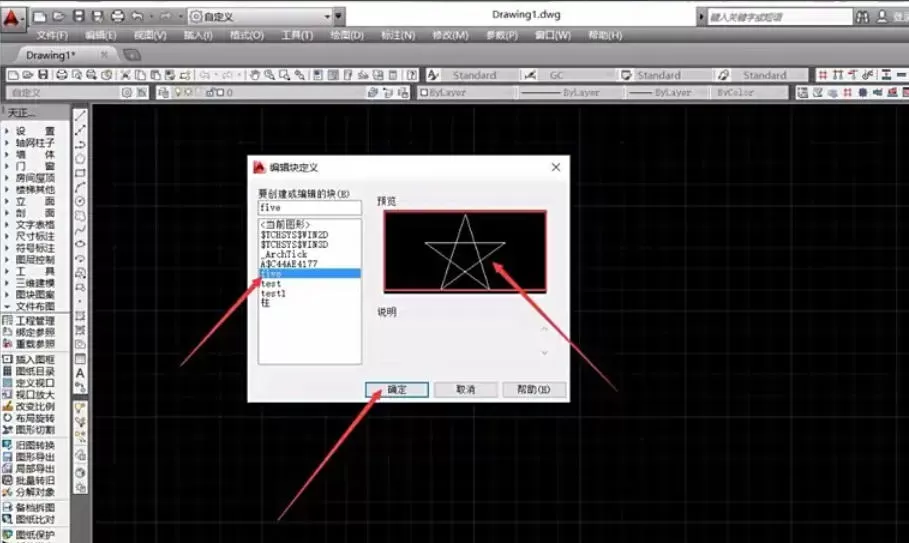

在左侧列表中，点击需要修改的块名称（可先通过右侧预览窗口确认图形）。

第四步

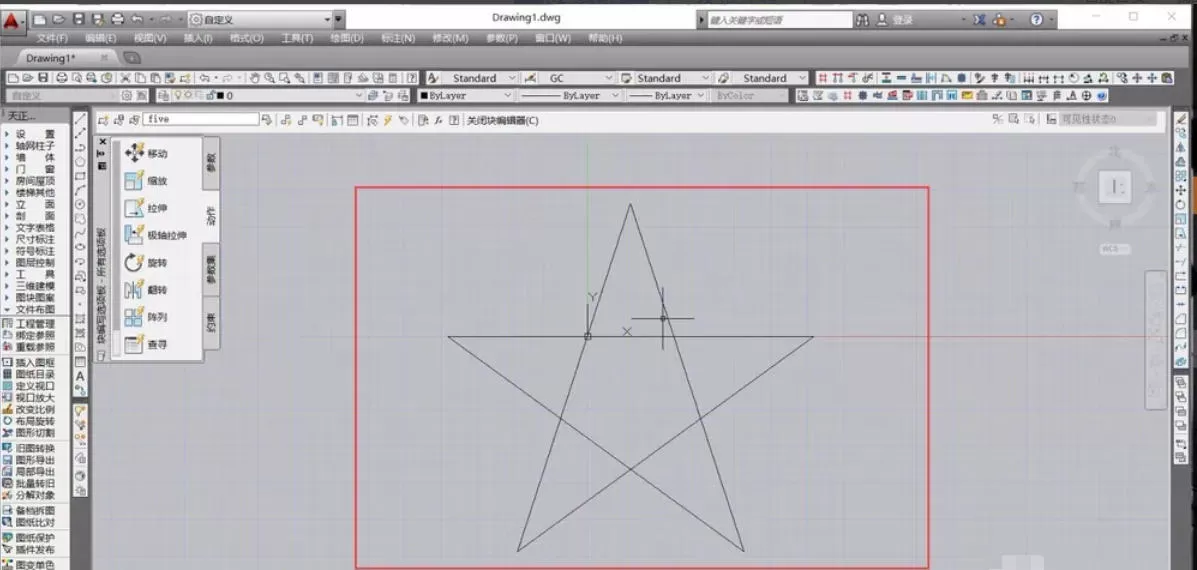

选中后点击 【确定】，进入块编辑页面。此时绘图区会显示块的独立编辑环境，其他图形暂时隐藏。

第五步

常规操作：

直接使用绘图工具（如直线、圆等）修改块图形。

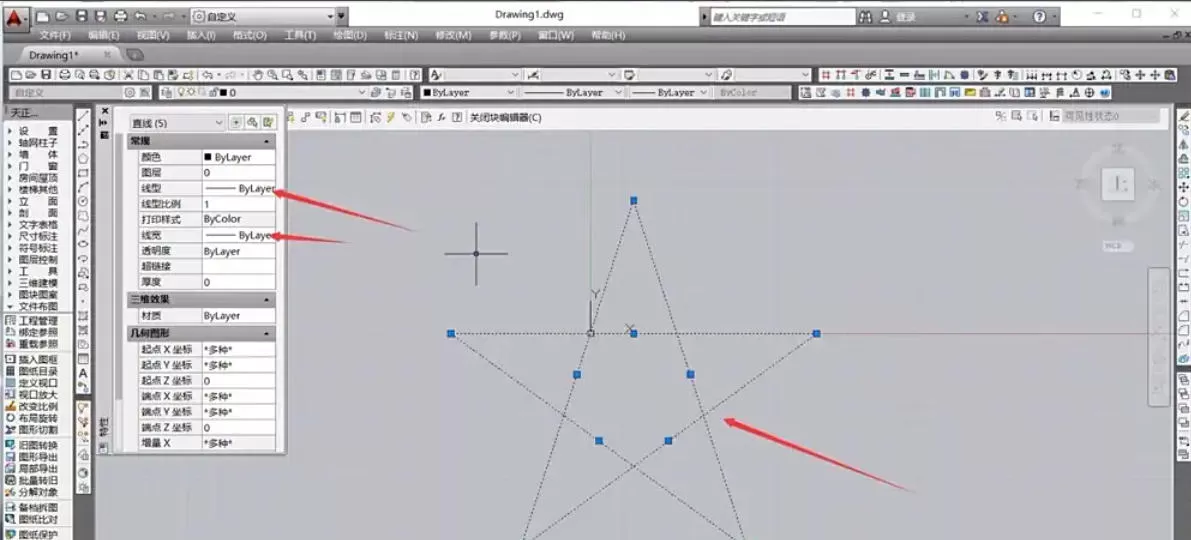

选中块内元素，按 Ctrl+1 打开特性面板，调整图层、颜色、线型等属性。

高级操作：

添加参数或动作（动态块）：通过 【块编辑器】 选项卡中的 “参数” 和 “动作” 工具创建动态功能。

约束几何关系：使用 “几何约束” 或 “尺寸约束” 保持图形比例。

第六步

点击块编辑器顶部 【保存块定义】（或输入命令 SAVEBLOCK）。点击 【关闭块编辑器】 → 在提示框中选择 “保存更改”。
